注：

為了更好的服務客戶，根據客戶的需要，現我公司動態扭矩傳感器打破以往雙電源供電（±15VDC），客戶也可選擇單電源供電（24VDC),這樣更好的適應了客戶現場環境。

扭矩傳感器的標準信號輸出是頻率信號，即5-15KHz；為了適應客戶需求，我們開發了全系列信號輸出，無需外置模塊，與原始輸出電路整合設計直接輸出4-20mA、0-20mA、1-5V、0-5V模擬信號，方便客戶采。

一、應用范圍：

PKT-BN系列傳感器是一種測量各種扭矩、轉速及機械功率的精密測量儀器。應用范

圍十分廣泛，主要用于：

1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測；

2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測；

3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測；

4、可用于污水處理系統中的扭矩及功率的檢測；

5、可用于制造粘度計；

6、可用于過程工業和流程工業中。

二、基本原理：

扭矩的測量：采用應變片電測技術,在彈性軸上組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。

應用原理圖

1、轉速的測量：轉速測量采用磁電碼盤的方法進行測量，每一磁電碼盤均有60個齒，軸帶動磁電碼盤每旋轉一周可產生60個脈沖，高速或中速采樣時可以用測頻的方法，低速采樣時可以用測周期的方法測出準確的轉速本傳感器精度可達±0.1%～±0.5%（F·S）。由于傳感器輸出為頻率信號，所以無需AD轉換即可直接送至計算機進行數據處理。本傳感器的測速方法采用內置測速，訂貨時用戶需注明是否監測轉速信號！

三、產品特點：

1.信號輸出波形方波幅度可選5V/12V。

2.開機5分鐘即可進入工作狀態，勿需預熱過程。

3.檢測精度高、穩定性好、抗干擾性強。

4.不需反復調零即可連續測量正反扭矩。

5.體積小、重量輕、易于安裝。

6.傳感器可脫離二次儀表獨立使用，只要按插座針號提供±15V（200mA）的電源，即可輸出阻抗與扭矩成正比的等方波或脈沖波頻率信號。

外形尺寸圖

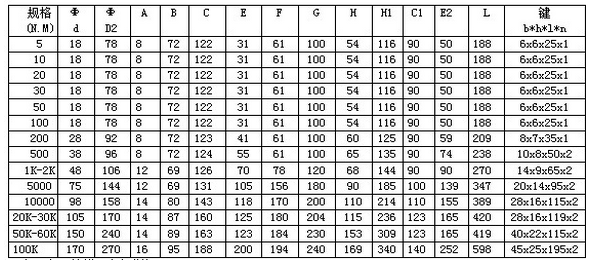

產品系列尺寸圖

四、主要性能及電氣指標：

扭矩精度：＜±0.5%F·S、＜±0.3%F·S、＜±0.1%F·S（可選）

頻率響應：100μs

非線性：＜±0.2%F·S

重復性：＜±0.1%F·S

回差：＜0.1%F·S

零點時漂：＜0.2%F·S

零點溫漂：＜0.2%F·S/10℃

輸出阻抗：350Ω±1Ω、700Ω±3Ω、1000Ω±5Ω（可選）

絕緣阻抗：>500MΩ

靜態超載：120%150%200%(可選)

使用溫度：－10～50℃

儲存溫度：－20～70℃

電源電壓：±15V±5%

總消耗電流：＜200mA

頻率信號輸出：5KHZ—15KHZ

額定扭矩：10KHZ±5kHZ（正反雙向測量值）

信號占空比：（50±10）%

五、安裝方式：

(1)水平安裝

(2)垂直安裝

2、連接方式：扭矩傳感器與動力設備、負載設備之間的連接

(1)彈性柱銷聯軸器連接:此種連接方式結構簡單，加工容易，維護方便。能夠微量補償安裝誤差造成的軸的相對偏移，同時能起到輕微減振的作用。適用于中等載荷、起動頻繁的高低速運轉場合，工作溫度為-10-50℃。

(2)剛性聯軸器連接:這種連接形式結構簡單，成本低，無補償性能，不能緩沖減振，對兩軸的安裝精度較高。用于振動很小的工況條件。

3、安裝要求：

(1)扭矩傳感器可水平安裝，也可垂直安裝

(2)如圖11、12所示，動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。

(3)采用彈性柱銷聯軸器或剛性聯軸器連接。

(4)動力設備、傳感器、負載設備軸線的同心度應小于Φ0.05mm。

4、安裝步驟：

(1)根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ0.03mm,固定原動機和負載在基準面上。

(2)將聯軸器分別裝入各自軸上。

(3)調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ0.03mm，固定扭矩傳感器在基準面上。

(4)緊固聯軸器，安裝完成。
